異步發電機是根據電磁感應原理，并借助于轉子鐵心的剩磁和定子繞組輸出端所并聯的電容器而工作的。

  在三相異步電機定子繞組的輸出端并聯一組電容器，當轉子被原動機驅動而旋轉時，轉子中的剩磁磁場便切割定子繞組，結果在定子繞組中產集一足的感應電動勢，該電動勢稱為剩磁電動勢。剩磁電動勢經電容器產生超前于電動勢一定相位角的容性電流。

  容性電流在定子繞組中產生電樞反應磁通，該磁通具有助磁作用，它增強轉子中原來的剩磁通，使感應電動勢開高，進面引起定子繞組中的容性電流增大。如此循環，直到電機的鐵心達到或接近飽和狀態為止。此時，感應電動勢便穩定于某數值而不再變化。異步發電機自微建壓的詳細情況如下。

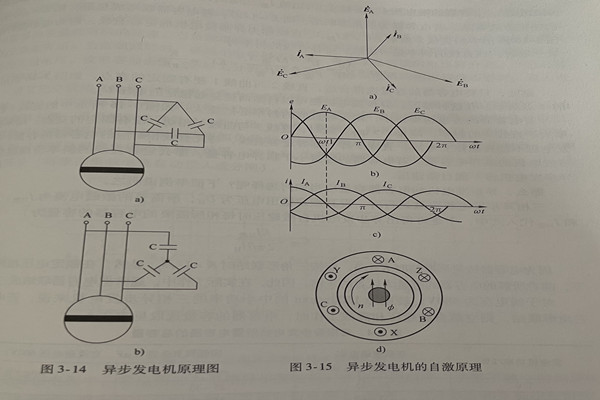

  若三相異步發電機的各相定子繞組彼此對稱，在略去定子繞組內阻r和漏抗X面的情況下，則電容器成為異步發電機的純?nèi)菪载?fù)載，結果各相電流IA、HB、 Ic分別超前于對應相電動勢Ex、Eg、E90°電角度。各相電動勢和電流的矢量關系如圖3-15a所示、各相電動勢的波形如3-15b所示、各相電流的波形如3圖- 15c所示。

  在wt1瞬間，假設轉子的剩磁磁場的方向處于圖3-15d中中剎所示的位置，因?yàn)檗D(zhuǎn)子沿順時針方向旋轉，則A相電動勢為正最大值，B相和C相電動勢為負最大值，B相和C相電動勢均為負值，各相電動勢的方向如圖3- 15d中小圓圈外邊的符號“x”和“●”所示，“x”表示去向，“.”表示來向。此時，A相電流為零、B相電流為正值、C相電流為負值，各相電流的方向如圖3-15d中小圓圈內的符號“x"和“.”所示。由右手定則可知，定子繞組中的容性電流所形成的電樞磁通中國的方向相同，顯然中帆具有助磁作用。不言而喻，定子繞組中的容性電流(無功電流)起著激勵電流的作用。只要轉子的剩磁磁場足夠強，只要電容器的容量選擇得當，使中帆足夠大，異步發電機便可自激建立電壓。
